TDL 系列激光位移传感器
tdl-series-laser displacement sensor
全新高精密光学结构
全新光学系统在实现缩小传感器尺寸的同时，保障出色的测量精度。内置反射镜光学系统提供卓越的测量体验，即使在小型装置中也 可以保持高水准的精度。
以换代修
质保期内，因质量问题，直接换新

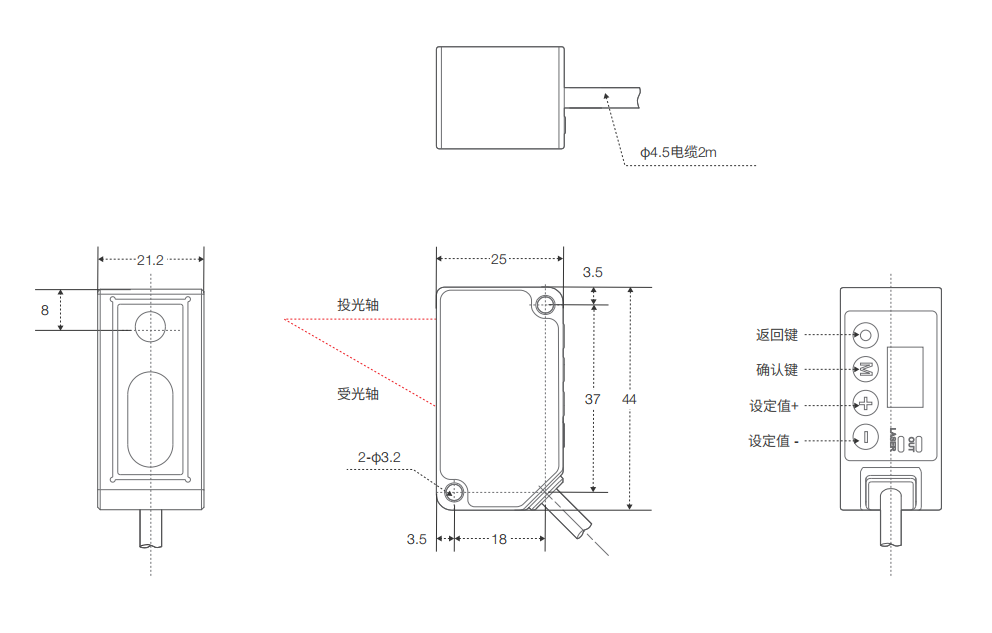

紧凑、轻巧的外观设计
铝制外壳，配置OLED显示屏，保证各个方向的清晰视角，薄膜按键，操作简单便利，防护性能稳定
多通道输出信号，适配各种行业
支持RS-485输出、 0~5V模拟电压输出、 4~20mA模拟电流输 出，支持峰值保持、谷值保持、触发上传、激光开关等多种外 部输入功能。
检测范围涵盖广
从25mm到600mm的测量范围，覆盖了广泛的应用场景，可以 满足不同行业、不同领域的需求。
测量数值准确、稳定
重复精度1μm
| 型号 | TDL-030-A | TDL-050-A | TDL-100-A | TDL-200-A | TDL-400-A | TDL-800-A | |
|---|---|---|---|---|---|---|---|
| 型号 | TDL-030-485 | TDL-050-485 | TDL-100-485 | TDL-200-485 | TDL-400-485 | TDL-800-485 | |
| 测量中心距离 | 30mm | 50mm | 100mm | 200mm | 400mm | 400mm | |
| 测量范围 | ±5mm | ±15mm | ±35mm | ±80mm | ±200mm | 35-800mm | |
| 光斑大小 | 近端距离 | φ110μm | φ220μm | φ150μm | φ180μm | φ240μm | φ0.5mm |
| 基准距离 | φ50μm | φ70μm | φ140μm | φ290μm | φ580μm | φ0.8mm | |
| 远端距离 | φ50μm | φ120μm | φ320μm | φ440μm | φ970μm | φ1mm | |
| 重复精度² | 0.25μm | 0.5μm | 2μm | 5μm | 10μm | 10μm (35mm-400mm) 30μm (400mm-800mm) | |
| 线性精度³ | ±0.1%F.S. (F.S.=10mm) | ±0.1%F.S. (F.S.=30mm) | ±0.1%F.S. (F.S.=70mm) | ±0.2%F.S. (F.S.=160mm) | ±0.2%F.S. (F.S.=400mm) | ±0.1%F.S.(35mm-400mm) ±0.4%F.S.(400mm-800mm) | |
| 响应时间 | AUTO / 500μs / 1ms / 2ms / 4ms / 8ms / 16ms | AUTO / 1ms / 2ms / 4ms / 8ms / 16ms / 32ms / 64ms | |||||
| 光源 | 红色半导体激光; 最大输出: 1mW、发光波峰波长: 655nm | ||||||
| 激光等级（GB/IEC） | 2类(Class2)¹ | ||||||
| 开关量输出 | NPN开路集电极 / PNP开路集电极 切换方式，Max100mA / DC 30V，残留电压1.8V | ||||||
| 外部输入功能 | 触发上传 | ||||||
| 模拟输出⁴ | 电流 | 输出4-20mA，容许负载电阻300Ω以下 | |||||
| 电压 | 0-5V，输出阻抗100Ω | ||||||
| RS-485通信⁵ | 半双工 | ||||||
| 电源电压 | 12V~24V DC±10%，(脉动P-P 10%以下) | ||||||
| 消耗电流 | 100mA以下 | ||||||
| 保护电路 | 逆反接保护、过流保护、短路保护 | ||||||
| 防护等级 | IP67（IEC） | ||||||
| 耐环境性 | 使用环境温度 | -10℃~+50℃(注意不可结露、结冰)，存储时: -20℃~+60℃ | |||||
| 使用环境湿度 | 35%RH-85%RH，存储时: 35%RH-85%RH | ||||||
| 耐环境光 | 白炽灯: 受光面照度3000lx以下 | ||||||
| 耐振动 | 频率10Hz-55Hz，双振幅1.5mm，X、Y、Z各方向2小时 | ||||||
| 耐冲击 | 加速度500m/s²(约50g)，X、Y、Z各方向3次 | ||||||
| 材质 | 压铸铝 | ||||||
| 重量 | 约85g（含电缆线） | ||||||
注：
1、FDA（CDRH）的激光分类是基于IEC60825-1:2014，并根据Laser Notice No.50的要求实施的；
2、是测量台盛标准目标物（白色无光泽陶瓷）的数据；
3、是在基准距离，采样周期1ms，平均次数32次时测量的台盛标准目标物（白色无光泽陶瓷）的数据；
4、仅模拟量输出型支持；
5、仅RS-485输出型支持。
1、FDA（CDRH）的激光分类是基于IEC60825-1:2014，并根据Laser Notice No.50的要求实施的；
2、是测量台盛标准目标物（白色无光泽陶瓷）的数据；
3、是在基准距离，采样周期1ms，平均次数32次时测量的台盛标准目标物（白色无光泽陶瓷）的数据；
4、仅模拟量输出型支持；
5、仅RS-485输出型支持。
T D L – 030 – □
激光位移传感器系列
基准距离
030 30mm
050 50mm
100 100mm
200 200mm
400 400mm
输出类型
A 模拟量输出型
485 RS485输出型
